简介

在工业4.0的智能制造的浪潮下，设备制造厂家以及生产工厂需要一套信息化的系统，Finger物联网助力工业生产自动化提供数据联网采集的完整方案。设备可连接到Finger iLink数字网关，实现大量设备的数据采集存储，为您提供高效稳定及时的数据。

Finger iLink是一种专门为工业现场而设计嵌入式网关，具有高可靠性、稳定、强大算力的功能。

同时提供可视化HMI界面，应对客户不同的界面需求。

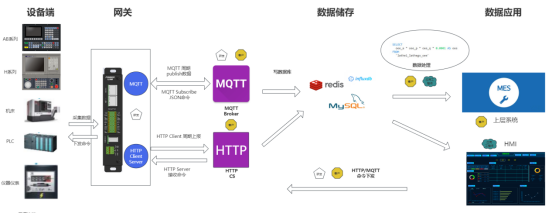

物联网框架图

设备端

采集协议：

1、Modbus协议：支持标准的Modbus TCP、RTU、ASCII协议采集。

2、OPCUA

3、PLC西门S7系列

4、GE 以太网RSTP协议

5、B系列控制器

客户只需了解相应协议的数据采集地址，定义好命令，并在软件统一配置即可。

优点：支持多种协议采集，采集点数高达2万个点。

缺点：当设备数量少时，无法充分利用硬件资源。

采集转发：

通过MQTT、HTTP 标准协议将数据上报。

①内置MQTT/HTTP服务可配置默认数据写入数据库类型以及数据表。

 客户只需清楚对应数据库/表的字段说明即可。

②转发协议只选择周期上报数据，由客户自主对数据进行处理写入数据库。

优点：无需了解设备端协议，统一数据转发上报。

缺点：转发协议数量少，客户不支持该协议需要另行开发。

数据存储：

MQTT / HTTP Server

上传的数据写入数据库。

上层应用可下发命令到网关，由网关处理命令。

①提供命令接口规范

客户自行定义设备命令。

根据接口规范对设备进行修改数据，上传文件等操作。

②命令列表：

网关对时、重启网关、修改设备端变量值、上传/下载文件等。

优点：抽象统一命令格式，无须单独了解设备操作。

数据应用：

上层系统：通过对数据库的数据进行处理，在界面上显示。

①应用工程师可使用HMI设计物联网画面，关联数据库进行数据显示。

需了解数据库的增删查改语法。

②客户也可自主开发物联网界面实现数据可视化，对接MES等上层系统。

优点：数据源统一从数据库中获取，方便做数据处理显示。

应用场景

1、数控机床行业

目前遇到的问题

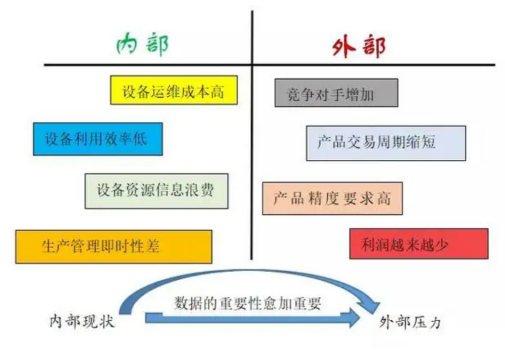

在工业4.0和中国制造2025背景下，工业制造企业对数据的广泛获取和有效利用变得愈加迫切重要。而数控机床作为工业母机，进行数字化转型已刻不容缓。

“数据”已成为这个时代最宝贵的“矿产资源”，是制造企业“运筹帷幄、决胜千里”不可或缺的一部分。

2、应用场景介绍

①收集数据

Finger iLink 作为IOT数字网关，通过基于各种数控系统的通讯协议，快速实现与数控机床的通讯连接，实时采集CNC所有的核心数据、实时在线监测设备的数据。

②利用数据

Finger iLink能够将各种核心数据进行存储和转发。包括设备状态、设备运行数据、设备故障信息、设备生产数据、设备能耗数据等。

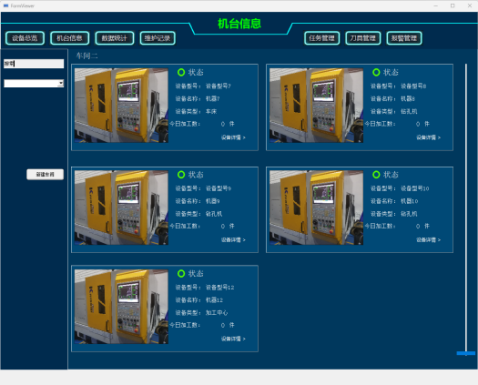

可把工厂内所有数控机床的状态汇总、产量汇总、用电量汇总以及设备稼动率分析等详细数据通过HMI可视化看板呈现出来，使得数据透明化，为公司的发展决策提供有力依据。

③可追溯数据

Finger iLink能够将各种核心数据进行存储和转发。包括设备状态、设备运行数据、设备故障信息、设备生产数据、设备能耗数据等。

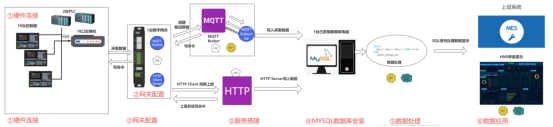

3、使用流程

场景描述：

目前需要采集10台B系列控制器以及2台西门子S7 400PLC，使用数字网关进行数据采集转发，

并将数据写入MYSQL数据库，最终在上层系统显示。

①硬件连接

 1、所有控制器以及西门子PLC使用网线连接交换机。

 备注：

网关一个网口与交换机相连，使得设备与网关处于同一个网段内。

硬件设备数量示意图

②网关配置

1、确认规划好设备端需要采集数据地址、命令。

并使用网关配套的Gateway iLink网关软件开发系统进行配置。

选择相应采集驱动程序：

控制器可选择网关控制器采集驱动。

S7 400PLC选择西门子S7系列驱动。

2、配置转发协议

选择MQTT转发协议驱动。

配置相应MQTT连接信息，指定周期推送频率等。

设备端点表映射MQTT转发点表配置。

3、配置MYSQL数据库

数据库IP、端口、用户密码、指定保存数据库名称。

③服务搭建

1、选择MQTT/HTTP服务

使用网关默认MYSQL写入方式

配置数据库连接信息。

了解数据库表结构字段含义即可。

备注：

客户自主开发程序接收上传数据进行存储。

自主规划创建数据库表以及存储方式。

④MYSQL数据库安装

1、确定数据库写入方式

使用网关默认MYSQL写入方式

配置数据库连接信息。

了解数据库表结构字段含义即可。

备注：

客户自主开发程序接收上传数据进行存储。

自主规划创建数据库表以及存储方式。

⑤数据处理

1、将存在数据库中的原始数据进行处理。

示例计算 OEE

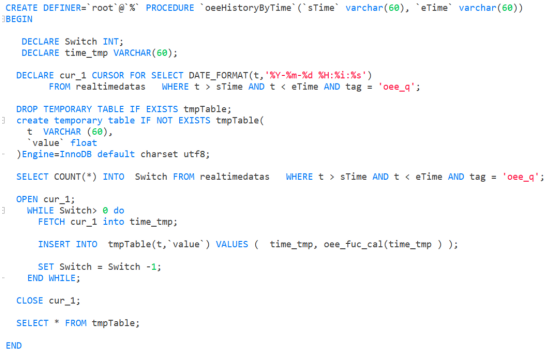

从历史数据表中查询可用率、表现指数、质量指数。

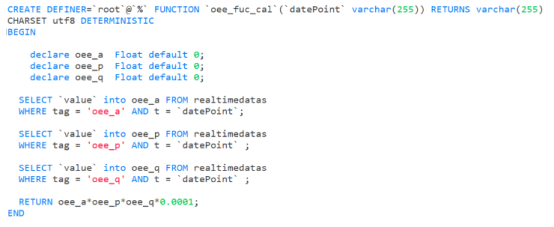

做乘法计算。

⑥数据应用

1、使用HMI软件进行界面开发。

拖拽物联网插件，并关联数据库，进行数据可视化。

导出数据报表

2、客户自主开发程序可视化界面。
